復(fù)合屋面保溫隔熱磚是一種集保溫與護(hù)面于一體的屋面用預(yù)制硬質(zhì)建筑制品，其及時(shí)是將一定厚度的膨脹聚苯板或擠塑型聚苯板與特種水泥砂漿面層材料一次性復(fù)合而成，施工時(shí)鋪貼在平或緩坡屋面的防水層上面，成為一種有倒置式保溫層且表面平整美觀的可上人的屋面。
EPS板厚度對(duì)復(fù)合隔熱磚性能的影響

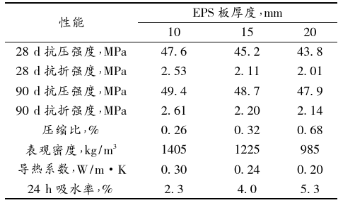

基準(zhǔn)輕骨料混凝土復(fù)合不同厚度EPS板時(shí)隔熱磚性能的測(cè)試結(jié)果
隨著EPS板厚度的增加，輕質(zhì)料混凝土復(fù)合隔熱磚抗壓強(qiáng)度、抗折強(qiáng)度降低，壓縮比增大，表觀密度、導(dǎo)熱系數(shù)降低，24h吸水率增大。復(fù)合隔熱磚抗壓強(qiáng)度降低幅度低于抗折強(qiáng)度降低幅度，這一方面說(shuō)明復(fù)合隔熱磚抗壓和抗折強(qiáng)度主要取決于里層混凝土的強(qiáng)度，另一方面說(shuō)明復(fù)合隔熱磚是一種脆性制品。制品脆性的增大一方面與EPS板厚度增大，混凝土面層厚度減小有關(guān)，另一方面與哦誒之混凝土面層強(qiáng)度太高有關(guān)，因?yàn)榛炷翉?qiáng)度等級(jí)越高，其折壓比增大，脆性增大。因此，面層混凝土強(qiáng)度可以適當(dāng)降低，這也為超輕骨料膨脹珍珠巖和聚苯乙烯顆粒的引入提供了可能。
輕骨料混凝土種類(lèi)和層面聯(lián)接方式對(duì)復(fù)合隔熱磚性能的影響
經(jīng)骨料混凝土種類(lèi)和層間聯(lián)系方式改變時(shí)，復(fù)合隔熱磚性能測(cè)試結(jié)果
從輕質(zhì)骨料混凝土種類(lèi)和層面聯(lián)接方式改變時(shí)，復(fù)合隔熱磚相關(guān)性能的結(jié)果可以得出，由于在EPS板和混凝土面層間形成了連通的水泥砂漿柱，當(dāng)試件承受抗折荷載時(shí)，大部分試件折斷面經(jīng)過(guò)處于中間的三個(gè)水泥砂漿柱，水泥砂漿柱的抗折強(qiáng)度遠(yuǎn)高于EPS板的抗折強(qiáng)度，因此與試件的抗折強(qiáng)度相比，基準(zhǔn)試件抗折強(qiáng)度均有較大幅度的提高，但相應(yīng)試件的抗壓強(qiáng)度卻有降低，這也進(jìn)一步說(shuō)明EPS板的抗壓塑性有助于提高復(fù)合隔熱磚的抗折強(qiáng)度。
隨著EPS板厚度的增大，輕骨料混凝土復(fù)合隔熱磚抗壓強(qiáng)度、抗折強(qiáng)度降低，壓縮比增大，表觀密度，導(dǎo)熱系數(shù)降低，24h吸水率增大。EPS板的厚度宜控制在15-20mm范圍。
復(fù)合隔熱磚的抗折強(qiáng)度主要取決于混凝土層的厚度，采用夾芯式構(gòu)造，在EPS板底引入混凝土底層，可顯著增大復(fù)合隔熱磚的抗折強(qiáng)度。
摻加超輕EPS和膨脹珍珠巖骨料可以有效改善輕質(zhì)骨料混凝土的脆性，膨脹珍珠巖還可以提高復(fù)合隔熱磚的抗折強(qiáng)度， 由于EPS顆粒和膨脹珍珠巖自身特性差異，使用時(shí)應(yīng)根據(jù)復(fù)合隔熱磚性能要求合理應(yīng)用。
EPS板穿孔可以在一定程度上提高復(fù)合隔熱板的抗折強(qiáng)度和抗壓縮性能，但也會(huì)在一定程度上增大復(fù)合隔熱磚的表觀密度，導(dǎo)熱系數(shù)和吸水率，所以建議在生產(chǎn)中采用EPS板穿孔以提高復(fù)合隔熱磚的整體性。
