硅酸鋁纖維又稱陶瓷纖維，其主要成份是氧化鋁、氧化硅，具有重量輕、性質(zhì)柔軟、熱容量小、導(dǎo)熱系數(shù)低、隔熱保溫性能好的特點(diǎn)。 熱處理爐采用這種材料隔熱后，具有升溫快、耗熱量少的優(yōu)點(diǎn)，在1000℃時(shí)的熱耗只有輕質(zhì)粘土磚的1/3，是普遍耐火磚的1/20。

       美國(guó)在三十年代研制成這種材料后，在英國(guó)、西德、日本和蘇聯(lián)也都得到了相應(yīng)的發(fā)展。美國(guó)已有60%以上的熱處理爐采用了這種材料，日本的耐火纖維年產(chǎn)量在2000噸以上，并以每年30%的速度遞增。我國(guó)有幾十個(gè)廠生產(chǎn)以焦寶石為原料的耐火纖維，大連耐火材料廠生產(chǎn)的硅酸鋁纖維的物理性能見表1、表2所示。

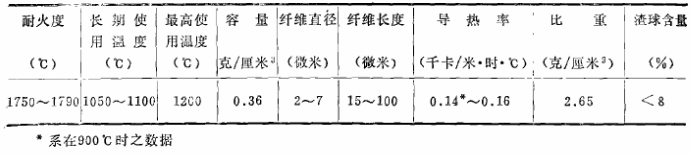

表1 硅酸鋁纖維的物理性能

纖維氈的導(dǎo)熱率與容重的關(guān)系

       電阻加熱爐的改裝

       一般采用硅酸鋁纖維氈包復(fù)或用硅酸鋁纖維成型制品砌筑爐襯，我們采用的是包復(fù)法。改裝時(shí)先將電爐絲取出，用粘復(fù)或包復(fù)辦法在爐壁上復(fù)上一層10~15巧毫米厚的耐火纖維氈，并用耐熱鋼條、托架及丁字型卡子周定，然后再放好電爐絲。考慮到高溫時(shí)纖維收縮，在纖維氈搭接處應(yīng)加厚。

       采用包復(fù)法改爐的特點(diǎn)是不需改變爐體結(jié)構(gòu)和爐子功率，用料少、費(fèi)用低、改爐方便、節(jié)電效果顯著。

       硅酸鋁纖維的使用效果

       我們采用包復(fù)法對(duì)RJX45一9、X-30箱式電爐和NH一36坑式回火爐進(jìn)行了改裝。

       RJ冬45一9改裝前后空載升溫試驗(yàn)曲線見圖1所示，升溫階段耗電量與溫度關(guān)系曲線見圖2所示。由圖可見，當(dāng)爐溫由130℃升至800℃時(shí)，加熱時(shí)間從215分縮短到108分；耗電量由147度下降到90度。

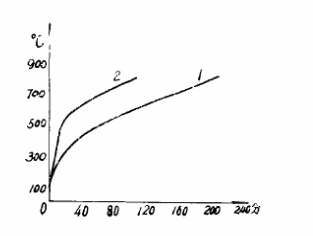

圖1 RJX-45-9空載升溫階段，時(shí)間與溫度的關(guān)系曲線

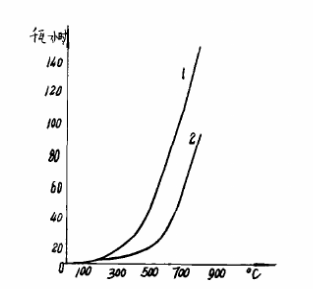

圖2 RJX-45-9空載升溫階段，耗電量與溫度關(guān)系曲線

       RJX-45-9裝有205.2公斤的鑄鐵模座的負(fù)載時(shí)，試驗(yàn)曲線見圖3、圖4所示。爐溫由140℃升至800℃的加熱時(shí)間由280分縮短到120分，耗電量從189度下降到108度。

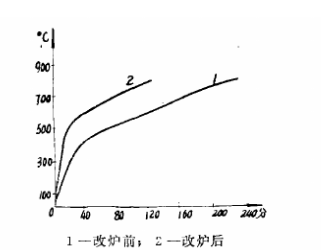

圖3 RJX-45-9負(fù)載升溫階段，時(shí)間與溫度的關(guān)系曲線

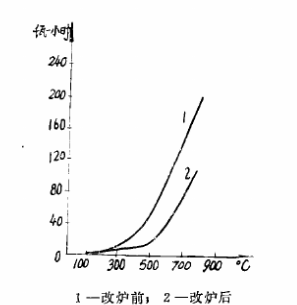

圖4 RJX-45-9負(fù)載升溫階段耗電量與溫度關(guān)系曲線

       由于硅酸鋁纖維多用天然焦寶石作原料，在電弧爐中熔融后用壓縮空氣制成原棉，再制成二次產(chǎn)品。所以這類纖維加熱至900℃以上時(shí)，有3Al203·2Si02結(jié)晶呈針狀析出，到1200℃時(shí)，隨溫度升高SiO2呈立方晶體析出，此時(shí)發(fā)生相變和體積變化，對(duì)纖維強(qiáng)度損害較大，逐漸失去強(qiáng)度和彈性，出現(xiàn)斷裂粉化現(xiàn)象，影響纖維材料的使用壽命。因此使用溫度在1050℃以下為宜。有的廠介紹，一般使用壽命可達(dá)一年以上，這樣從經(jīng)濟(jì)上來(lái)說(shuō)還是合算的。如我廠三臺(tái)電爐總?cè)萘?11千瓦，每天工作5小時(shí)，一年按300天計(jì)算，原全年耗電16萬(wàn)度，改爐后按節(jié)電30%計(jì)算，全年可節(jié)電48000度，電費(fèi)以0.035元/度計(jì)算，可節(jié)約1680元。改爐費(fèi)648元，五個(gè)月便可回收成本。

       硅酸鋁纖維在熱處理電爐中的應(yīng)用還是個(gè)開始，我們相信它的使用范圍將會(huì)日益擴(kuò)大，在節(jié)約能源的領(lǐng)域中，發(fā)揮應(yīng)有的作用。同時(shí)還可縮短升溫加熱時(shí)間，提高設(shè)備利用率和勞動(dòng)生產(chǎn)率。但是，硅酸鋁纖維氈本身強(qiáng)度較低，纖維間的粘附力差，操作時(shí)不注意就會(huì)使包復(fù)層局部剝落或造成機(jī)械損傷，所以長(zhǎng)期使用的設(shè)備以采用纖維成型制品砌筑爐體為宜。
